Hệ thống cấp nước cho nhà 5 tầng lắp máy bơm và bồn chứa thế nào tối ưu?

Bí quyết thiết kế hệ thống cấp nước hiệu quả cho nhà cao tầng

Hệ thống cấp nước là trái tim của mọi ngôi nhà, đặc biệt là những công trình cao tầng như nhà 5 tầng. Một hệ thống không được thiết kế tối ưu có thể dẫn đến vô vàn rắc rối: áp lực nước yếu ở các tầng trên cùng, lãng phí điện năng do máy bơm hoạt động quá tải, hay thậm chí là hư hỏng thiết bị và đường ống. Để đảm bảo nguồn nước dồi dào, ổn định và tiết kiệm chi phí, việc lắp đặt máy bơm và bồn chứa nước cho nhà 5 tầng cần được tính toán kỹ lưỡng.

Dưới đây chúng tôi sẽ đi sâu vào các giải pháp thiết kế hệ thống cấp nước hiệu quả, từ việc chọn vị trí đặt bồn nước, lựa chọn máy bơm phù hợp, cho đến các cách giảm áp lực đường ống nhằm mang lại sự tiện nghi tối đa cho ngôi nhà của bạn.

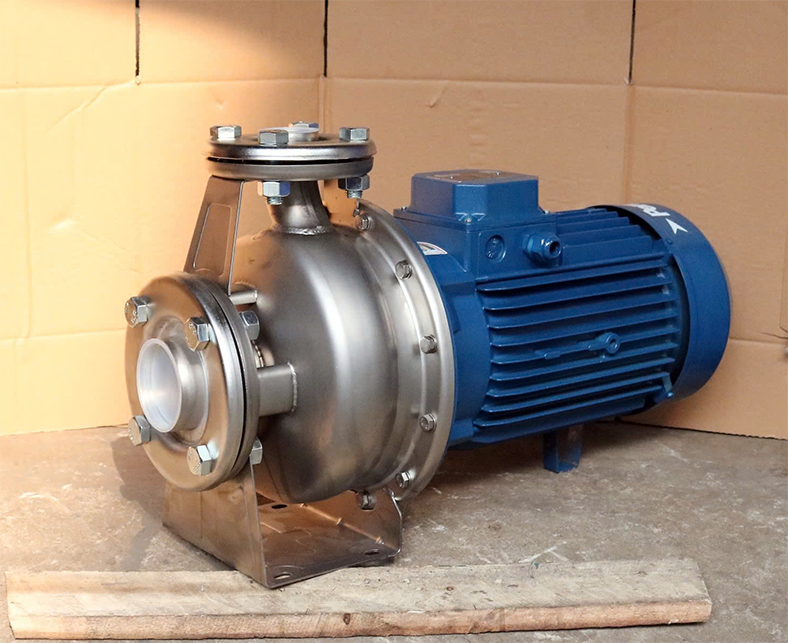

máy bơm đầu inox

Hiểu rõ nguyên lý để thiết kế tối ưu

Trước khi bắt tay vào thiết kế, hãy cùng tìm hiểu nguyên lý hoạt động cơ bản của một hệ thống cấp nước gia đình. Nước từ nguồn (thủy cục hoặc giếng khoan) sẽ được máy bơm hút và đẩy lên bồn chứa đặt trên cao. Sau đó, nhờ vào trọng lực và áp suất thủy tĩnh, nước từ bồn sẽ chảy xuống các thiết bị sử dụng ở các tầng bên dưới.

Máy bơm đóng vai trò cực kỳ quan trọng, là thiết bị cung cấp lực cần thiết để đưa nước lên độ cao mong muốn. Trong khi đó, bồn chứa nước vừa là nơi dự trữ, vừa là yếu tố tạo ra áp lực tự nhiên để phân phối nước đi khắp các phòng. Việc hiểu rõ mối liên hệ này sẽ giúp bạn đưa ra những quyết định sáng suốt khi chọn mua thiết bị và lắp đặt.

Đặt bồn chứa nước ở đâu là tối ưu cho nhà 5 tầng?

Vị trí đặt bồn nước là yếu tố then chốt ảnh hưởng đến áp lực nước và hiệu quả hoạt động của toàn bộ hệ thống. Đối với nhà 5 tầng, vị trí lý tưởng nhất thường là trên mái nhà (khu vực tum hoặc sân thượng).

Ưu điểm của việc đặt bồn trên mái nhà:

- Tận dụng trọng lực: Đây là ưu điểm lớn nhất. Nước từ bồn trên cao sẽ tự động chảy xuống các tầng dưới nhờ trọng lực, giúp giảm tải cho máy bơm tăng áp (nếu có) và đảm bảo áp lực ổn định cho toàn bộ ngôi nhà.

- Dễ dàng cấp nước cho mọi tầng: Đảm bảo nước đến được cả các thiết bị ở tầng cao nhất với áp lực đủ dùng.

- Thuận tiện cho việc bảo trì: Dễ tiếp cận để vệ sinh, kiểm tra và sửa chữa bồn.

Nhược điểm cần cân nhắc:

- Yêu cầu kết cấu chịu lực: Mái nhà cần đủ chắc chắn để chịu được trọng lượng của bồn nước đầy. Một mét khối nước (1000 lít) nặng 1 tấn, vì vậy bồn 2000 lít sẽ nặng 2 tấn cộng thêm trọng lượng bồn.

- Tính thẩm mỹ: Có thể ảnh hưởng đến vẻ ngoài của ngôi nhà nếu không được thiết kế khéo léo.

- Phơi nhiễm nhiệt độ: Cần có biện pháp che chắn bồn khỏi ánh nắng mặt trời trực tiếp để tránh rong rêu phát triển và nước bị nóng quá mức vào mùa hè.

Các yếu tố cần cân nhắc khi chọn vị trí bồn:

- Khả năng chịu lực của mái nhà: Luôn tham khảo ý kiến kiến trúc sư hoặc kỹ sư kết cấu để đảm bảo an toàn.

- Đảm bảo ánh sáng mặt trời: Tránh đặt bồn ở vị trí bị nắng nóng trực tiếp gay gắt quá lâu.

- Thuận tiện cho đường ống: Chọn vị trí giúp đường ống cấp và thoát nước có thể đi dễ dàng, ít gấp khúc.

- Không gian bảo trì: Đảm bảo có đủ không gian xung quanh bồn để bảo trì, vệ sinh.

Chọn máy bơm nước nào để đảm bảo áp lực cho 5 tầng?

Việc lựa chọn máy bơm nước cho nhà 5 tầng là cực kỳ quan trọng, quyết định khả năng đẩy nước lên bồn chứa và duy trì áp lực cần thiết cho sinh hoạt. Bạn cần quan tâm đến các loại máy bơm và thông số kỹ thuật sau:

Các loại máy bơm phổ biến:

- Máy bơm ly tâm (Centrifugal Pump): Loại bơm phổ biến nhất để đẩy nước lên cao. Chúng có khả năng tạo lưu lượng lớn và cột áp tương đối cao, phù hợp để bơm nước từ nguồn lên bồn chứa trên mái.

- Máy bơm tăng áp (Booster Pump): Được sử dụng để tăng áp lực nước trực tiếp cho các thiết bị sử dụng (vòi sen, máy giặt, bình nóng lạnh) khi áp lực tự nhiên từ bồn không đủ. Loại này thường được lắp đặt sau bồn chứa.

- Máy bơm bán chân không (Semi-vortex Pump): Thường dùng để hút nước từ giếng khoan hoặc bể ngầm lên.

Các thông số kỹ thuật của máy bơm cần quan tâm:

- Lưu lượng (Q - m³/h hoặc lít/phút): Đại lượng này cho biết lượng nước bơm được trong một đơn vị thời gian. Với nhà 5 tầng, bạn cần ước tính tổng nhu cầu sử dụng nước đồng thời để chọn bơm có lưu lượng phù hợp. Thông thường, một gia đình 4-6 người cần bơm có lưu lượng khoảng 1.5 - 2.5 m³/h.

- Cột áp (H - mét): Là khả năng đẩy nước lên độ cao tối đa của bơm. Cột áp là yếu tố cần thiết nó được tính bằng tổng chiều cao từ mực nước cao nhất của nguồn bơm đến đỉnh bồn chứa, cộng thêm tổn thất áp lực do ma sát trong đường ống và áp lực cần thiết để nước chảy vào bồn.

- Ví dụ ước tính: Nếu mỗi tầng cao khoảng 3.5m, nhà 5 tầng sẽ cao khoảng 17.5m. Nếu máy bơm đặt ở tầng trệt, bạn cần cộng thêm khoảng 2-3m chiều cao của bồn và 5-10m dự phòng cho tổn thất áp lực và áp lực dư. Như vậy, tổng cột áp bạn cần có thể lên đến 25-30m hoặc hơn, tùy theo thiết kế đường ống.

- Công suất (P - HP/kW): Đại lượng này liên quan trực tiếp đến lưu lượng và cột áp. Bơm có công suất càng lớn thì khả năng đẩy nước càng cao và xa.

- Điện áp: Đa số bơm gia đình sử dụng điện 1 pha (220V). Với các hệ thống lớn hơn có thể dùng bơm 3 pha.

Lưu ý khi chọn bơm:

- Nên chọn máy bơm từ các thương hiệu uy tín trên thị trường để đảm bảo chất lượng, độ bền và chế độ bảo hành.

- Không nên chọn bơm có công suất quá lớn so với nhu cầu thực tế vì sẽ gây lãng phí điện năng và có thể gây tiếng ồn. Ngược lại, bơm quá yếu sẽ không đủ khả năng cấp nước.

- Cân nhắc các dòng bơm có tính năng bảo vệ (chống cạn, chống quá tải) để tăng tuổi thọ cho thiết bị.

Giảm áp lực đường ống và nâng cao hiệu quả hệ thống cấp nước

Để hệ thống cấp nước cho nhà 5 tầng hoạt động trơn tru, ổn định và tránh lãng phí, việc giảm áp lực đường ống và tối ưu hóa tổng thể là rất quan trọng. Áp lực quá cao có thể gây hư hỏng đường ống, vòi nước và các thiết bị sử dụng.

Sử dụng ống cho máy bơm có đường kính phù hợp:

- Đây là yếu tố cơ bản nhất cần quan tâm. Ống nước quá nhỏ so với lưu lượng cần thiết sẽ gây ra tổn thất áp lực đáng kể do ma sát, khiến nước chảy yếu ở các tầng dưới hoặc các điểm sử dụng xa.

- Đối với đường ống cấp chính từ bồn xuống, nên sử dụng ống có đường kính lớn (ví dụ: phi 32 hoặc phi 42) ở các tầng trên, sau đó giảm dần đường kính ở các nhánh phụ. Đường ống nhánh cấp cho các thiết bị thường là phi 21 hoặc phi 27.

Lắp đặt van giảm áp (Pressure Reducing Valve - PRV):

Vai trò: Van giảm áp là thiết bị quan trọng giúp duy trì áp lực nước ổn định và an toàn cho toàn bộ hệ thống hoặc từng khu vực cụ thể. Nó sẽ tự động điều chỉnh và giảm áp lực nước đầu vào xuống một mức áp lực cài đặt sẵn ở đầu ra, bảo vệ các thiết bị cấp nước khỏi áp lực quá cao.

Vị trí lắp đặt khuyến nghị:

- Sau bồn chứa tổng: Nếu áp lực từ bồn xuống các tầng quá lớn, có thể lắp một van giảm áp tổng sau bồn.

- Tại các tầng riêng biệt: Đặc biệt ở các tầng thấp, nơi áp lực nước thường rất mạnh, việc lắp van giảm áp cục bộ cho từng phòng tắm hoặc khu vực có thể giúp bảo vệ vòi sen, bình nóng lạnh và các thiết bị khác.

Phân chia hệ thống cấp nước (nếu cần):

- Với những ngôi nhà 5 tầng có nhiều phòng tắm, nhà vệ sinh và nhu cầu sử dụng nước lớn đồng thời, bạn có thể cân nhắc chia hệ thống cấp nước thành các nhánh riêng biệt cho từng khu vực hoặc nhóm tầng. Điều này giúp đảm bảo áp lực ổn định hơn khi nhiều thiết bị cùng hoạt động.

- Trong một số trường hợp, có thể kết hợp hệ thống cấp nước trọng lực từ bồn và một máy bơm tăng áp cục bộ cho những thiết bị yêu cầu áp lực cao hơn (ví dụ: máy giặt cửa ngang, vòi sen massage).

Sử dụng biến tần cho máy bơm (Inverter Pump):

Nếu có ngân sách, đầu tư vào máy bơm có tích hợp biến tần là một giải pháp tối ưu. Biến tần giúp máy bơm điều chỉnh tốc độ động cơ theo nhu cầu sử dụng nước thực tế, duy trì áp lực ổn định mà không cần bơm hoạt động hết công suất liên tục.

- Lợi ích: Tiết kiệm đáng kể điện năng, giảm tiếng ồn, tăng tuổi thọ cho máy bơm và mang lại trải nghiệm sử dụng nước mượt mà hơn.

Bảo trì định kỳ:

- Dù hệ thống có được thiết kế tốt đến đâu, việc bảo trì định kỳ vẫn là chìa khóa để duy trì hiệu quả. Hãy thường xuyên vệ sinh bồn chứa (ít nhất 6 tháng/lần), kiểm tra máy bơm, van khóa và toàn bộ đường ống để phát hiện sớm các vấn đề như rò rỉ, tắc nghẽn hoặc thiết bị xuống cấp.

Sơ đồ gợi ý hệ thống cấp nước chuẩn cho nhà 5 tầng

Để bạn dễ hình dung, dưới đây là sơ đồ gợi ý cho một hệ thống cấp nước tối ưu cho nhà 5 tầng:

- Nguồn nước vào: Từ đồng hồ nước thủy cục hoặc hệ thống bơm giếng khoan.

- Bể ngầm/Bể chứa trung gian (nếu có): Nơi tích trữ nước ban đầu.

- Máy bơm chính (Bơm ly tâm): Hút nước từ nguồn/bể ngầm, đẩy lên bồn chứa trên mái.

 Lưu ý: Cần có van một chiều sau bơm để nước không chảy ngược về, và van khóa ở cả hai phía để tiện bảo trì.

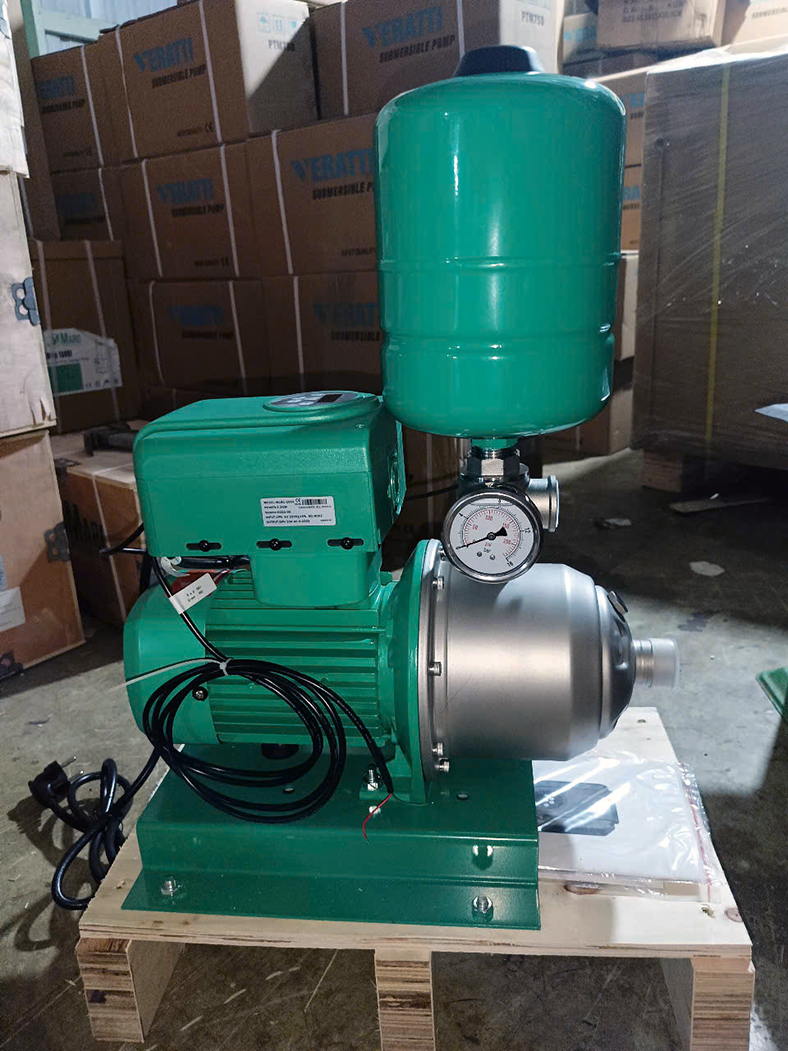

Bồn chứa nước trên mái nhà (Tầng 5/Tum): - máy bơm đẩy cao

- Nên có phao điện/phao cơ để tự động ngắt bơm khi bồn đầy và bật bơm khi nước cạn.

- Nên sử dụng ống thông hơi để cân bằng áp suất.

- Có ống thoát tràn và ống xả cặn vệ sinh.

- Đường ống cấp nước chính: Từ bồn chứa xuống các tầng.

- Sử dụng ống đường kính lớn (ví dụ: phi 32 hoặc phi 42) để cấp xuống.

- Tại chân đường ống chính hoặc các tầng thấp, có thể lắp đặt van giảm áp (PRV) để điều chỉnh áp lực.

- Đường ống nhánh: Từ đường ống cấp chính rẽ vào từng tầng, từng phòng vệ sinh/nhà bếp.

- Đường kính ống nhỏ hơn (phi 21, phi 27).

- Mỗi nhánh nên có van khóa riêng để tiện sửa chữa từng khu vực.

- Các thiết bị sử dụng nước: Vòi sen, bồn cầu, chậu rửa, máy giặt, bình nóng lạnh...
